Solo Grampeado

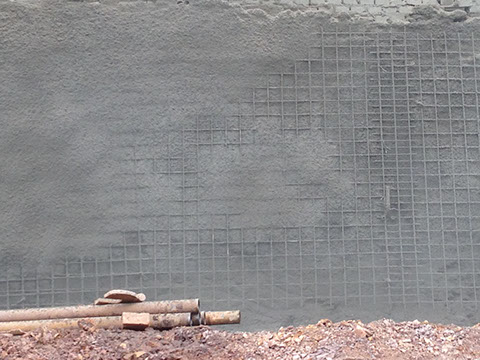

O concreto projetado não tem função primordialmente estrutural, pois recebe carregamentos seguramente muito pequenos. Por isso não deve receber armação com densidade de aço para concreto convencional. Tem-se usado fibras metálicas com taxas entre 30 e 40 kg/m3, fibras sintéticas de polipropileno com taxas entre 5 e 8 kg/m3, ou telas metálicas eletro soldadas com taxas entre 10 e 60 kg/m3.

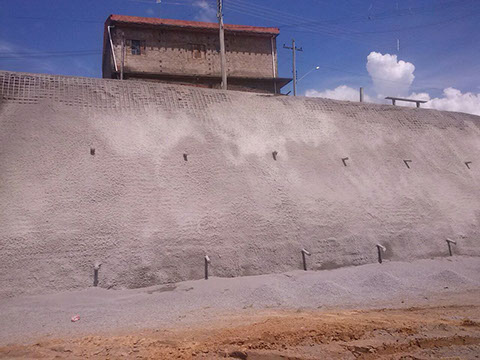

Esta armação tem como função principal suportar as tensões de variações térmicas. Quando da execução das primeiras obras, a taxa de armação era muito elevada, com o uso contínuo, sem juntas. Foram cada vez mais reduzindo estes valores e a prática atual é de se armar o concreto somente com fibras. Ocorre que as peças de concreto submetidas as oscilações de temperatura passaram a apresentar trincas preferencialmente verticais. Estas não comprometem a estabilidade do arrimo, mas devem ser adequadamente tratadas. Sugerimos a execução de juntas no sentido vertical contínuo, espaçadas entre 10 e 20 metros, ou de acordo com análise estrutural. A escolha do concreto projetado como revestimento se deve a sua grande durabilidade, tenacidade e facilidade de aplicação. Além disso nas obras permanentes nenhum acabamento complementar é necessário, considerando-se pronta para o uso ao término de sua aplicação. Podendo inclusive aplicar um sarrafeamento à superfície, que oferece acabamento semelhante a aplicação de formas resinadas. A tenacidade é propriedade do concreto projetado armado com fibras, que melhor o caracteriza para aplicação ao Solo Grampeado.

  • Veja Mais [+]

    Sendo o chumbador um elemento que estabiliza o maciço, sua execução deve ser criteriosa e em etapas bem definidas. A seguir ilustraremos os passos de execução:



    Perfuração



    Perfurar no comprimento de projeto, com diâmetro da ferramenta de 75mm, que resulta em diâmetro acabado superior. Garantir a estabilidade da parede durante a perfuração, pelo uso de água limpa, lamas ou revestimento metálico provisório, ou ainda perfuração com ferramenta helicoidal, a seco.



    Instalação



    Colocação de armação e tubos de injeção devidamente manchetados fixados a centralizadores que devem garantir o posicionamento do conjunto na perfuração durante a sua instalação. É  colocado um tubo de PVC de ½”, que deve alcançar o fundo da perfuração, pelo qual será injetado calda de cimento para a formação da bainha, que é retirado após o preenchimento total.



    Armação/Acessórios

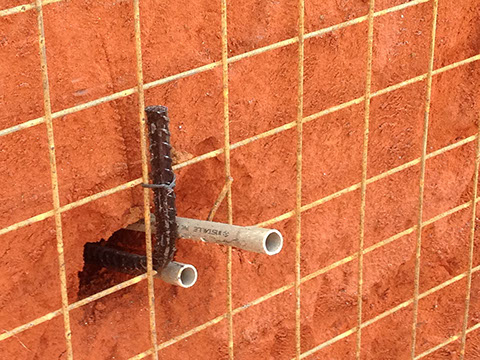

    Usualmente a armação é composta por barras de aço CA 50 com diâmetro variando de 12,5mm a 20mm dotada de dobra ou rosca em sua extremidade superior, que permita uma melhor aderência ao concreto. Esta barra deve receber pintura anti corrosiva. Ao logo dela são fixados centralizadores a cada 2,00 metros aproximadamente, e tubulação de polietileno ou PVC de 12,5mm de diâmetro, dotadas de válvulas de injeção.

    Considera-se necessário pelo menos duas composições de tubos de injeção. As válvulas são para injeção coletiva e se dispõem ao longo do chumbador, pelo menos a cada 0,50 metros defasadamente uma tubulação da outra.
